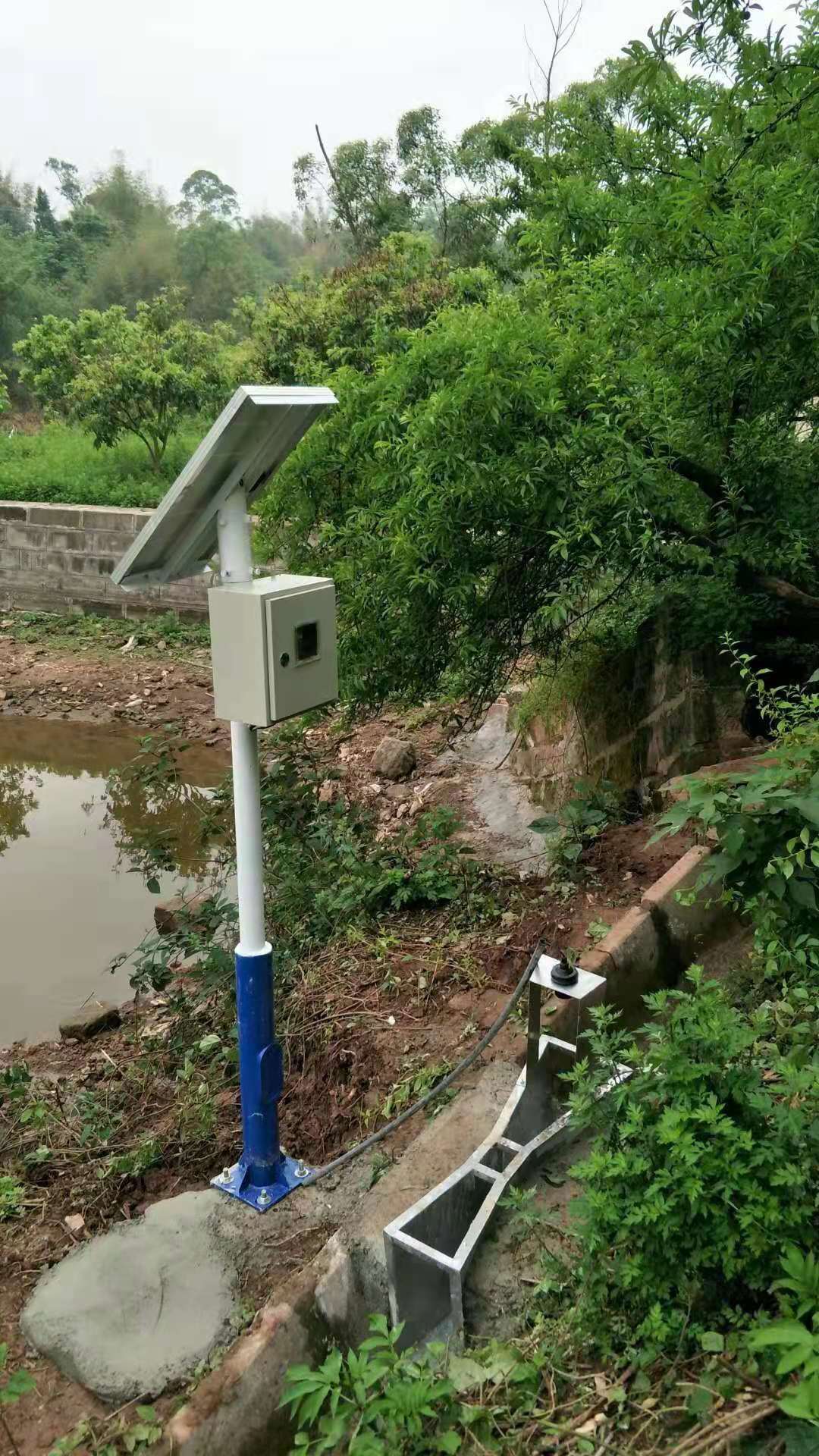

超聲波明渠流量計用于測量明渠內各種流體的流量。明渠流量計具有同介質非接觸測量、節省場地、工作可靠、寬量程比等優點，既可用于污水排放的測量，又適用于農田水利灌溉的用水計量以及舊城區的排水改造工程。主要部件巴歇爾槽（又稱巴氏槽），是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。
產品特點：
1、可測量非滿管（圓管、蛋形管或其它異形管）流量。
2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量。
3、可測量天然的河、溪流量。
4、可測量污水排放渠道或管道（下水道）流量。
5、可測量正向和反向流速和流量。
6、可提供瞬時流量值和累計流量值。
7、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量。
8、傳感器可在惡劣的現場和污水水質下長期工作。
9、可選配短信或GPRS無線模塊實現遠程遙測。
10、傳感器外殼為聚碳酸酯，防護等級IP68。
11、內置自動溫度補償。
12、盲區可調節，屏蔽探頭附近干擾信號。
超聲波明渠流量計工作原理：
明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮。€與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位，可以根據相應量水堰槽的水位-流量關系，求出流量。常用的量水堰槽種類。
超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液(物)面的距離和超聲波經過的時間成比例:
H= CT/2 ; 距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式: 環境聲速= 331.51 + 0.61×溫度
超聲波明渠流量計由儀表控制探頭發射和接收超聲波。按圖八的過程轉為液位（單位：米）。再通過查水位-流量表，把液位轉成流量（單位可以是：升/秒，或立方米/小時）。
水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。 “累計流量清零時間”的位置上顯示出來。
備注：

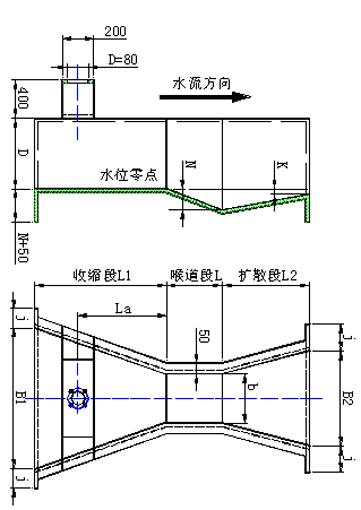

1.符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，
L2為擴散段，
2.堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圓圈位置為探頭安裝位置示意圖

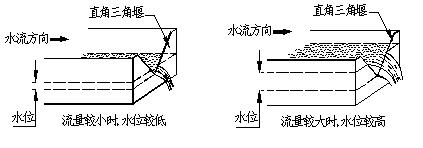

備注：（測量水堰槽把流量轉成液位）

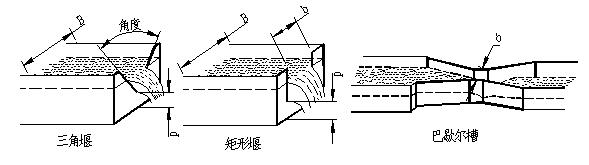

備注：（常用的量水堰槽種類）
技術參數：
| 常規量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h |
| 精 度：2.5 - 5級 |
| 顯示儀表溫度：0℃--+60℃ |
| 傳感器溫度：-30℃--+60℃ |
| 壓 力：自由流 |
| 流道形式：巴歇爾槽（三角堰槽、矩形堰槽） |
| 防護等級：IP65 |
| 供電電源：220VAC 50HZ |
| 前直 段：1—3米 |
| 連接方式：混凝土 |
| 顯 示：雙窗口，8位LED累計流量和4位LED瞬時流量 |
| 材質類型：玻璃鋼、PVC、不銹鋼。 （流量越大，相應增加壁厚） |
超聲波明渠流量計巴歇爾槽外形尺寸和流量范圍：
序號 | 流量范圍（噸/小時） | 適用渠道m(xù)m | 水位范圍 | 臨界 淹沒度% | ||
Q（min） | Q（max） | >寬×高 | h（min） | h（max） | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
超聲波明渠流量計外形尺寸：
備注：
1.符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，
L2為擴散段，
2.堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圓圈位置為探頭安裝位置示意圖
5.1、常用規格尺寸：（單位：mm）
| 序號 | 喉道段 | 收縮段 | 擴散段 | 墻高 | 流量參數 | |||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
| 1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
| 2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
| 3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
| 4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
| 5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
| 6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
5.2、成品尺寸：
序號 | 類型 | B值 | 長*寬*高 | zui大流量（m3）/小時 |
1 | 標準型 | 25 | 835*267*265 | 19.44 |
2 | 標準型 | 51 | 773*314*305 | 47.52 |
3 | 標準型 | 76 | 914*359*517 | 115.56 |
4 | 標準型 | 152 | 1525*500*730 | 399.6 |
5 | 標準型 | 228 | 1630*675*890 | 903.6 |
6 | 標準型 | 250 | 2845*980*1060 | 900 |
7 | 標準型 | 300 | 2870*940*1200 | 1440 |
8 | 標準型 | 450 | 2945*1120*1200 | 2268 |
9 | 標準型 | 600 | 3020*1300*1200 | 3060 |
10 | 標準型 | 750 | 3095*1480*1200 | 3960 |
11 | 標準型 | 900 | 3170*1660*1200 | 4500 |
12 | 標準型 | 1000 | 3200*1780*1250 | 5400 |
13 | 標準型 | 1200 | 3320*2020*1250 | 7200 |
14 | 標準型 | 1500 | 3470*2380*1250 | 9000 |
15 | 標準型 | 1800 | 3620*2740*1250 | 10800 |
