巴歇爾槽

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產（XT-LMQ系列超聲波明渠流量計）與明渠流量計配套使用的常用規格巴歇爾槽。材質類型：玻璃鋼、不銹鋼。流量

在線預約

產品詳情PRODUCT DETAILS

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產（XT-LMQ系列超聲波明渠流量計）與明渠流量計配套使用的常用規格巴歇爾槽。材質類型：玻璃鋼、不銹鋼。流量越大，相應增加壁厚。

巴歇爾槽放入明渠中，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合，使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

要求：

（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

（2）巴歇爾槽前直段有1～3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。

（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50～100毫米，然后用水泥砂漿填滿。

要求：

巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位，巴歇爾槽的計量部位是槽內喉道段。

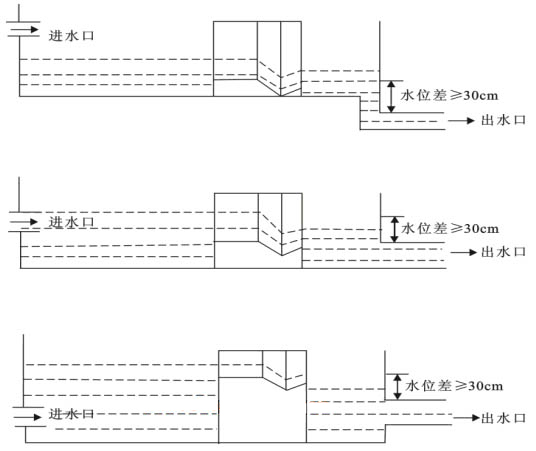

巴歇爾槽常見安裝方式：

巴歇爾槽材質：

常見的巴歇爾槽材質有：玻璃鋼（玻璃纖維不飽和聚酯復合材料）；不銹鋼；PVC；聚丙烯。

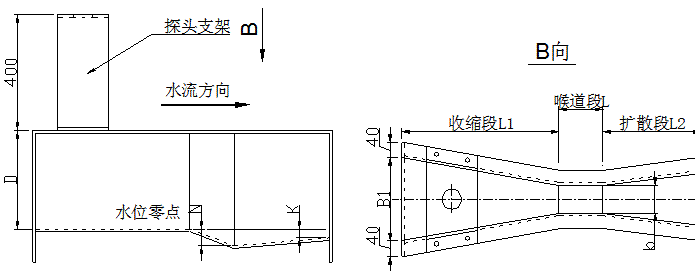

巴歇爾槽結構示意圖說明

符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m圓圈位置為探頭安裝位置示意圖

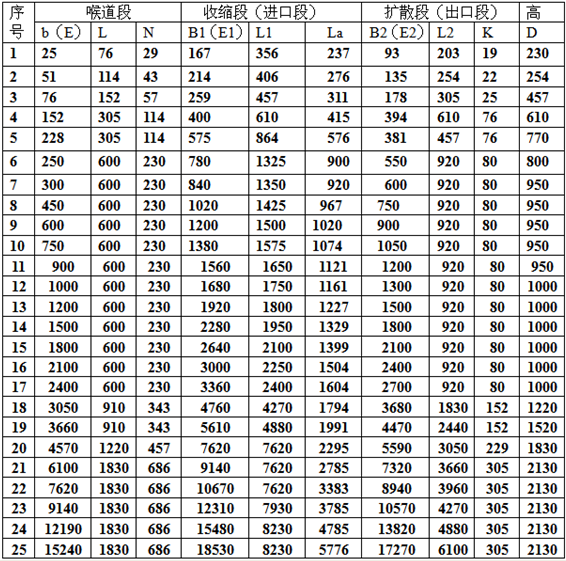

巴歇爾槽制造尺寸

巴歇爾槽參數表：

類別	序號	喉道寬度	流量公式 Q=Chaⁿ	水位范圍 M/小時		流量范圍 m3/小時		流量范圍升/秒		臨界淹沒度%
小型	1	0.025	60.4ha^1.55	0.015	0.21	0.324	19.44	0.09	5.4	0.5
	2	0.051	120.7ha^1.55	0.015	0.24	0.648	47.52	0.18	13.2	0.5
	3	0.076	177.1ha^1.55	0.03	0.33	2.772	115.56	0.77	32.1	0.5
	4	0.152	381.2ha^1.54	0.03	045	5.400	399.60	1.50	111.0	0.6
	5	0.228	535.4ha^1.53	0.03	0.60	9.00	903.60	2.5	251	0.6
標準型	6	0.25	561ha^1.513	0.03	0.60	10.80	900.0	3.0	250	0.6
	7	0.30	679ha^1.521	0.03	0.75	12.60	1440.0	3.5	400	0.6
	8	0.45	1038ha^1.537	0.03	0.75	16.20	2268.0	4.5	630	0.6
	9	0.60	1403ha^1.548	0.05	0.75	45.0	3060.0	12.5	850	0.6
	10	0.75	1772ha^1.557	0.06	0.75	90.0	3960.0	25.0	1100	0.6
	11	0.90	2147ha^1.565	0.06	0.75	108.0	4500.0	30.0	1250	0.6
	12	1.00	2397ha^1.569	0.06	0.80	108.0	5400.0	30.0	1500	0.7
	13	1.20	2904ha^1.577	0.06	0.80	126.0	7200.0	35.0	2000	0.7
	14	1.50	3668ha^1.586	0.06	0.80	162.0	9000.0	45.0	2500	0.7
	15	1.80	4440ha^1.593	0.08	0.80	288.0	10800.0	80.0	3000	0.7
	16	2.10	5222ha^1.599	0.08	0.80	342.0	12960.0	95.0	3600	0.7
	17	2.40	6004ha^1.605	0.08	0.80	360.0	14400.0	100.0	4000	0.7
大型	18	3.05	7463ha^1.6	0.09	1.07	576.0	29808	160.0	8280	0.8
	19	3.66	8859ha^1.6	0.09	1.37	684.0	52848	190.0	14680	0.8
	20	4.57	10960ha^1.6	0.09	1.67	828.0	90144	230.0	25040	0.8
	21	6.10	14450ha^1.6	0.09	1.83	1116.0	136692	310.0	37970	0.8
	22	7.62	17940ha^1.6	0.09	1.83	1368.0	139776	380.0	47160	0.8
	23	9.14	21440ha^1.6	0.09	1.83	1656.0	202788	460.0	56330	0.8
	24	12.19	28430ha^1.6	0.09	1.83	2160.0	268920	600.0	74700	08
	25	15.24	35410ha^1.6	0.09	1.83	2700.0	331944	750.0	93040	0.8
