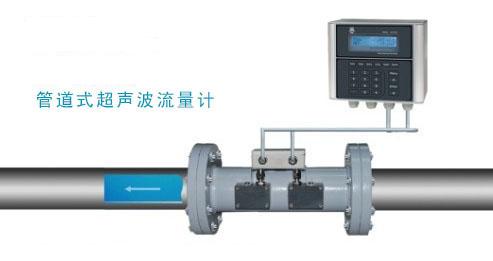

管道式超聲波流量計

管道式超聲波流量計結構緊湊、堅固,精度高.有4~20mA或0~20m輸出,可帶RS-232通訊或RS-485通訊。OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號。有聲音報警提示功能,自動記憶前64日,前64個月,前5年的累積流量.可輸入5路模擬電流信號。管道式超聲波流量計全中文液晶顯示瞬時流量及正、負、凈累積流

在線預約
產品詳情PRODUCT DETAILS

    管道式超聲波流量計結構緊湊、堅固,精度高.有4~20mA或0~20m輸出,可帶RS-232通訊或RS-485通訊。OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號。有聲音報警提示功能,自動記憶前64日,前64個月,前5年的累積流量.可輸入5路模擬電流信號。管道式超聲波流量計全中文液晶顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據,繼電器可輸出近20種源信號。

特 點:
● 低功耗數字化設計。內置一節鋰電池可工作六年以上,適合無供電的應用現場。
● 陶瓷傳感器,采用高強度絕緣陶瓷的超聲傳感器,*高工作溫度160℃,為我公司**技術。
● **的維護功能。自適應傳感器,更換傳感器不影響測量準確度。
● 具有兩路模擬量輸入口,可實現熱(冷)量測量及溫度、壓力、液位等信號的輸入。
適用液體介質:水,酸堿液,油類等單一均勻穩定的流體,濁度小于10000ppm,粒徑小于1mm
適用介質溫度:溫度:0℃~160℃功能:正反向雙向計量,可計量正、負、凈累積流量;壓力:≤1.6MPa
環境溫/濕度:主機-30℃~+80℃;傳感器-40℃~+160℃,傳感器可浸水工作,水深小于3m適用管徑:DN10mm~DN1000mm
直管段要求:上游?10D,下游?5D 距泵出口?30D(D:管徑)
流速范圍:0~±30m/s
精度等級:優于1%
重 復 性:優于0.5%


管道式超聲波流量計主要技術指標:


一體機分體機
管徑范圍DN15-300DN15-4000
流速范圍(m/s)0.01~12
準確度(±%)1.0
信號輸出4~20mA(二進制)、M-Bus、RS-485、GSM
顯 示8位數字+24提示符
鍵 盤手動按鍵、磁感應鍵
測量功能瞬時流量、流速、正累計流量、負累計流量計、累計運行時間、信號強度
工作電源電池(3.6V工作時間6年以上)、可選DC-12V或AC220V
傳感器管段材質不銹鋼或碳鋼
防護等級IP67轉化器:IP65  傳感器:IP68
電纜長度*長6m(SEYV75-2)
熱量測量功能供熱量、熱損耗、入口溫度、出口溫度、溫度差

    管道式超聲波流量計采用了窗口化軟件設計,所有輸入?yún)?shù)、儀器設置和顯示測量結果統一細分為100多個獨立的窗口表示,使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的,窗口采用兩位數字(包括+號)編號,從00~99,然后是+0、+1等。管段式超聲波流量計窗口號碼或稱窗口地址碼,表示特定的含義,例如11號窗口表示輸入管道外徑參數,25號窗口顯示探頭安裝距離等,見窗口詳解一章說明。
  訪問窗口的快捷方法是在任何狀態下,鍵入MENU 鍵,再接著鍵入兩位數的窗口地址碼。例如欲輸入或查看管道外徑參數,窗口地址為11,鍵入MENU   1     1   即可。
訪問窗口的另一種方法是移動訪問,使用按鍵▲/+和▼/- 及ENT 鍵,例如當前窗口為66,鍵入▲/+即進入窗口65,再鍵入▲/+進入窗口64;鍵入▼/- 后,又回到窗口65,再鍵入▼/- 又進入窗口66。
窗口地址碼的安排是有一定規律的(請見下一節說明和“窗口祥解”章),管段式超聲波流量計使用者并不需要一一記住,只需記住常用窗口的地址碼以及不常用窗口的大體位置即可。使用時暫時進入大體相鄰的窗口,然后使用▲/+和▼/- 鍵找到欲訪問窗口。
  總之,有機的結合使用快捷方法和移動方法,可以發現訪問窗口的操作方法實際上既簡單又方便。
    管道式超聲波流量計窗口本身主要分為三種類型:(1)數據型,例如M11,M12;(2)選擇項型,例如M14;(3)純顯示型,例如M01,M00。
訪問數據型窗口,可以查看對應的參數。如果欲修改數值,可直接鍵入數值鍵然后回車ENT ,也可鍵入回車鍵ENT 后,再鍵入數字鍵,然后再鍵入回車鍵ENT 確認。
例如,欲輸入管道外徑參數為219.2345,按鍵如下:MENU  1   1  進入11號窗口,所顯示的數值是上次輸入的值,這時可鍵入ENT 鍵,在屏幕第二行左端顯示“>” 和閃動的光標,輸入數值參數;也可以不鍵入ENT 鍵,而直接鍵入數字鍵如下: 2   1   9   .   2   3   4   5  ENT。
訪問選擇型窗口,可以查看對應所選擇的選擇項。如果欲進行修改,必須先鍵入回車鍵ENT ,這時屏幕左邊將出現“>”和閃動的光標,表示進入可修改選擇狀態。使用者可使用▲/+和▼/- 鍵移出所要的選擇項后,鍵入ENT鍵確認;也可以直接輸入數字對應的選擇項,鍵入ENT 鍵確認。例如管道的材質是不銹鋼,鍵入MENU  1   4 ,進入14號窗口,鍵入ENT ,進入修改狀態。這時可使用▲/+和▼/- 鍵移出 “1. 不銹鋼”選項,鍵入ENT 鍵確認;也可在修改狀態下直接鍵入數字鍵 1 , 屏幕第二行將顯示“1. 不銹鋼”鍵入ENT 鍵確認。
一般情形下,如果想進行“修改”操作,必須先鍵入ENT 鍵(數字型窗口可以省掉),如果出現鍵入ENT鍵后,不能進入修改狀態的情況,是儀器已經加上了密碼保護。用戶必須在47號窗口中選擇“開鎖”項,并輸入原密碼后,方能進行修改操作。
    管道式超聲波流量計如果按鍵機器不反應,是鍵盤已經“鎖定”。解除鍵盤鎖定的**途徑是鍵入鎖定操作輸入的密碼:直接在鍵盤上輸入密碼,此時顯示器并不顯示輸入的密碼,若輸入的密碼正確,再按鍵就有反應。鎖定功能位于48號窗口。
§2.6 窗口簡介
管道式超聲波流量計的特色是全部使用窗口操作。
  管段式超聲波流量計窗口按下列規律安排:
00~09號窗口是顯示窗口,能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、模擬輸入當前量、當前工作狀態、今日流量。
10~29號窗口是初始參數操作窗口,在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數,顯示安裝距離等。
30~38號窗口是流量單位選擇和累積器選項操作窗口,在這些窗口中,可以選擇工作單位系,可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
40~49號窗口包括流量修正操作窗口和網絡標識地址碼(46號)、密碼保護(47號)、鍵盤鎖定(48號)等。
50~89號窗口包括定時輸出、RS-232C輸出、繼電器輸出、電流環輸出、批量控制器、LCD顯示器、日期時間、頻率信號輸出、報警輸出、模擬輸入、日月年累積器、熱量測量等功能的設置和操作。
90~94號窗口為流量計檢查窗口。90號窗口顯示信號強度和信號質量Q值;91號窗口顯示信號傳輸時間比;92號窗口顯示通過測量估計的流體聲速;93號窗口顯示測量的信號傳輸總的時間和時間差;94號窗口顯示雷諾數和儀器自動修正系數。
+0~+9號窗口是附加的一些次常用功能窗口,管段式超聲波流量計包括上斷電時間記錄、總工作時間、總上電次數等。甚至還包括一個單精度函數計算器。
  管段式超聲波流量計還有一些窗口是有關硬件調試操作的,只用于廠家調試。詳細的說明請見“怎樣使用”和“窗口詳解”章節。如果還感覺到操作有困難,請模仿下一節輸入管道參數步驟練習。

管道式超聲波流量計選型:

規格代碼

說明

企標

XT

翔騰儀表

儀表種類

TUF

超聲波流量計

傳感器形式

1

插入式

2

管段式

3

外夾式

聲道數量

1

單聲道

2

雙聲道

3

三聲道

公稱通徑

-XXX

100表示DN100

被測介質溫度

-0

常溫型-40~+60℃

1

高溫型-40~+160℃

輸出信號

0

4~20mA

1

0-20VDC

通訊方式

0

1

RS-232

2

RS-485

供電方式

0

交直

1

直流

流量量程

-XXX

例:2000表示*大流量2000m3/h
