衛生型磁翻板液位計是針對食品、醫藥行業需求 ，研發制造的衛生級磁翻板液位計，嚴格符合3A衛生食品管理標準，符合FDA標準并達到GMP（世界衛生組織藥品生產質量規范）的要求。衛生型磁翻板液位計管口均采用ISO標準衛生三葉快裝卡箍安裝方式。使拆裝清洗方便，內外壁表面采用電解拋光處理，無死角、易清洗、滅菌。應用于糖漿、牛奶、高純水、藥劑等生產環節。
磁翻板液位計都是采用優良的不銹鋼無縫鋼管，衛生級不銹鋼管在相同的外徑和壁厚下，不銹鋼無縫管比不銹鋼焊管能承受的壓力更大，所以如果所需承受壓力比較大，就應該選擇不銹鋼無縫管。只知道通徑和壓力等級是無法推斷出衛生級不銹鋼管壁厚的，還要根據介質性質選擇適當?shù)谋诤瘛?鋼管的壁厚是按公稱系列選擇的，其都是以標準件形式存在的。
因為國家質檢局和食品監督局對各行各業的產品（食品）質量要求，所以衛生型產品要求必須達到國家核定標準。用戶在選用時要謹慎嚴待！！！
結構原理

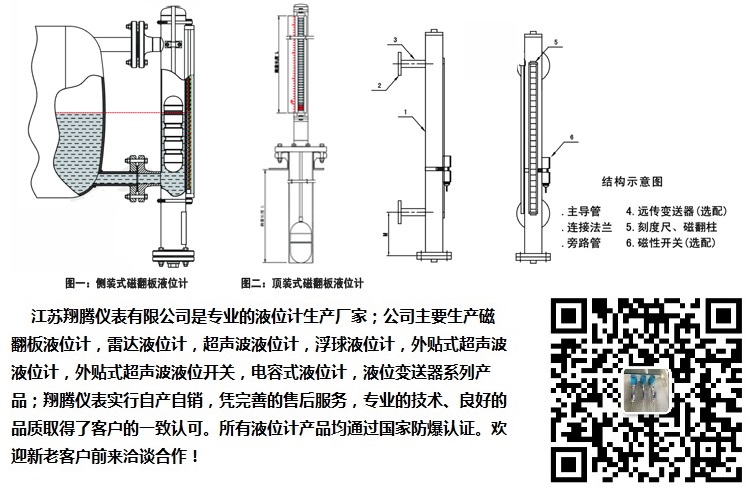

磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降(見圖一)。浮子內的**磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。精密的紅白磁性翻柱，普通型(常溫)采用塑料樹脂；高溫型采用精密氧化鋁陶瓷燒結工藝，鎧入高溫**磁鋼耐溫可達520℃。
磁翻板液位計用途：
適合溶器內液體介質的液位、界位測量。除現場指示還可配遠傳變送器、報警（控制開關），檢測功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
基本技術參數
測量范圍：200…….～15000㎜（超過6000mm的或運輸條件不允許超過長度的液位計可采購分段制造）
顯示精度：±10mm；
介質壓力：1.0、2.5MPa；(我公司*高壓力可做25Mpa, 詳見高溫高壓型儀表)
介質溫度：-20～150℃；
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
介質粘度： ≤0.4Pa**8226;S；
過程連接：旁路側面安裝快裝卡箍及焊接端頭，,DN20-DN25
旁路管頂部：快裝卡箍及焊接堵頭，可加裝自動清洗接頭
旁路管底部：快裝卡箍及快裝90度彎頭
接液材質：旁路管:1Cr18Ni9Ti 、 304 316、316L等
浮子： 1Cr18Ni9Ti 、 304 316、316L、鈦等
（按介質化學性質及使用溫度壓力選擇）；
浮子材質：1Cr18Ni9Ti、304SS、316SS、316L、鈦等。
衛生型磁翻板液位計選型表：
XT-UHZ-02□□ | 磁翻板液位計 | |||||||||||
O | 盲板法蘭，不配排污閥 | |||||||||||
L | 液位計底部配排污閥 | |||||||||||
G | BK-1Ex三磁驅動液位開關 | |||||||||||
GH | BK-1Ex高溫型四磁液位開關 | |||||||||||
□ | 控制點數（液位開關數量） | |||||||||||
R | LB型變送器，輸出信號4~20mA 兩線制 | |||||||||||
R1 | LB型變送器，HART通訊，輸出信號4~20mA 兩線制 | |||||||||||
R2 | AT200磁致伸縮液位變送器，輸出兩線制4~20mA | |||||||||||
R3 | AT201磁致伸縮液位變送器，輸出三線制4~20mA | |||||||||||
R4 | AT202高溫型磁致伸縮液位變送器，兩線4~20mA | |||||||||||
R5 | AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA | |||||||||||
D | 隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 | |||||||||||
E | 本安型 ExibⅡCT4~T6 | |||||||||||
EF | 本安型帶安全隔離柵 | W | 加寬型磁翻柱面板 | |||||||||
J1 | 活動式加熱夾套 | J2 | 套管型加熱夾套 | |||||||||
J3 | 盤管型伴熱裝置 | J4 | 深度真空絕熱保溫夾套 | |||||||||
J5 | 深度真空絕熱保溫夾套&復合式加熱夾套 | |||||||||||
J6 | 自限溫電熱帶伴熱裝置 | |||||||||||
□□□□ | 安裝高度mm（側-側安裝無此項） | |||||||||||
□□□□ | 測量范圍（M） | |||||||||||
□□□□ | 介質密度kg/m3 | |||||||||||
□□□ | 標稱壓力 Mpa/LB | |||||||||||
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||
XT-UHZ-02C10 | L | G | 2 | R | D | J1 | 1500 | 1200 | 810 | 20 | 選型舉例 | |
XT-UHZ-517C10型磁翻柱液位計；底部配排污閥；配兩只BK-1/Ex三磁驅動開關；配隔爆型LB變送器；配活動式加熱夾套；安裝高度1500mm；測量范圍1200mm；介質密度810kg/m3；標稱壓力為20Mpa/LB | ||||||||||||
衛生型磁翻板液位計購買須知：
1、液位計類型 □就地顯示 □ 輸出4-20mA □ 上、下限報警（開關形式： 常開或常閉、保持型、防爆型 ）
2、□ 輸出4-20mA及上、下限報警 □ HART 協議 □ RS485總線
3、工作溫度 □ -20~80℃ □ -20~150℃ （我公司*高可做450℃，為國內*優產品，詳見高溫液位計）
4、測量范圍 □ L= ㎜（按客戶要求：200…….～15000㎜）
5、測量介質 □ （按客戶要求）
6、介質密度 □ g/cm3（按客戶提供：≥.0.5g/cm3）
7、工作壓力 □ ≤1.0Mpa □ ≤1.60Mpa □ ≤2.5Mpa □ 其它 Mpa （我公司*高可做到25 Mpa ）
8、過程連接 □ DN20 PN1.0 □ DN25 PN1.0 □ 其它:DN PN (按客戶要求)
9、其它要求 □ 防爆(隔爆型) □ 夾套 (蒸汽夾套、水循環夾套、真空夾套、電夾套) □ 其它
